moc3020+双向可控硅如何控制电机转速呀，过零检测触发stm32的外部中断进而输出pwm，但是电机速度没有发生变化呀。主要是不知道如何通过pwm输出来控制moc3020控制双向可控硅导通与关闭来控制电机电压，以致改变速度。请问PWM输出波形该如何才可以？市电50ＨＺ，半个周期是１０ｍｓ。
下面是我的图，以及画的示波器的输出波形，

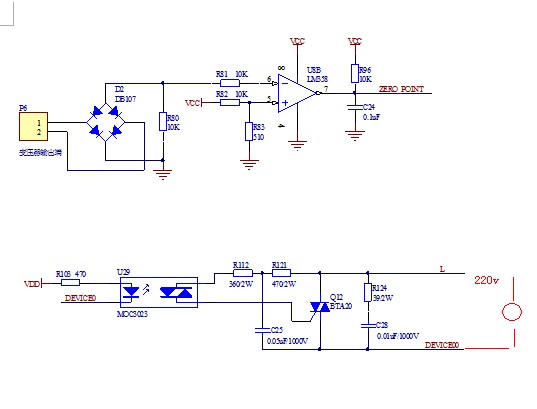

(原文件名:连接图.jpg)

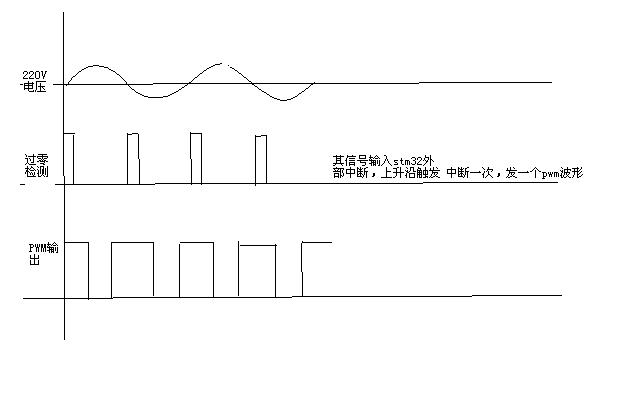

(原文件名:pwm波形.JPG)
下面是我的图，以及画的示波器的输出波形，
(原文件名:连接图.jpg)
(原文件名:pwm波形.JPG)
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
你可以有两个选择：
1，调相位，普通台灯的做法。不完整正弦波对电机有伤害。
2，调正弦波的数量。直接使用过零触发的光耦。PWM的调节步长以正弦周期20ms为单位。电机是惯性负载，PWM周期可以长一点没关系的
