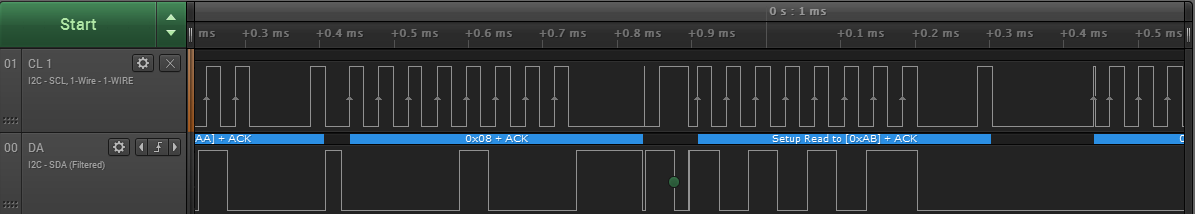

STM32F0 模拟IIC 从机应答时序混乱是什么原因

1楼-- · 2019-08-14 07:04

#include "myiic.h"

void Delayus(uint32_t counter) //1 1US 8 2US 24 4US
{
uint32_t i;
for(i =0;i<counter;i++)
{
__NOP;
}

}

//3õê¼»ˉIIC
void IIC_Init(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE);//ê1ÄüGPIOBê±Öó

  //GPIOB8,B93õê¼»ˉéèÖÃ
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_9;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//ÆÕí¨êä3öÄ￡ê½
  GPIO_InitStructure.GPIO_OType = GPIO_OType_OD;//íÆíìêä3ö
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//100MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//
  GPIO_Init(GPIOA, &GPIO_InitStructure);//3õê¼»ˉ
IIC_SDA_ON;
IIC_SCL_ON;
}
//2úéúIICÆeê¼DÅoÅ
void IIC_Start(void)
{
SDA_OUT();    //sdaÏßêä3ö
IIC_SDA_ON;
IIC_SCL_ON;

Delayus(130);//4us
IIC_SDA_OFF;//START:when CLK is high,DATA change form high to low

Delayus(130);
IIC_SCL_OFF;
//Çˉ×¡I2C×üÏß￡¬×¼±¸·￠Ëí»ò½óêÕêy¾Y
}
//2úéúIICí￡Ö1DÅoÅ
void IIC_Stop(void)
{
SDA_OUT();//sdaÏßêä3ö
IIC_SCL_OFF;
IIC_SDA_OFF;//STOP:when CLK is high DATA change form low to high
Delayus(130);
IIC_SCL_ON;
IIC_SDA_ON;//·￠ËíI2C×üÏß½áêøDÅoÅ
Delayus(130);
}
//μè′yó|′eDÅoÅμ½à′
//·μ»ØÖμ￡o1￡¬½óêÕó|′eê§°ü
//       0￡¬½óêÕó|′e3é1|
uint8_t IIC_Wait_Ack(void)
{
uint8_t ack;
uint32_t ucErrTime=0;

IIC_SDA_ON;
Delayus(500);
IIC_SCL_ON;
Delayus(130);

SDA_IN();    //SDAéèÖÃÎaêäèë
while(IIC_SDA_IN)
{
ucErrTime++;
if(ucErrTime>2500)
{
//IIC_Stop();
return 1;
}
}
IIC_SCL_OFF;//ê±Öóêä3ö0
Delayus(130);
return 0;
// ack = (IIC_SDA_IN);                      // Read ACK state from Slave
//  IIC_SCL_OFF;                                  // SCL = 0
//  if (ack)                               // Return ACK state to calling app
// return (1);
//  else
// return (0);
}
//2úéúACKó|′e
void IIC_Ack(void)
{
IIC_SCL_OFF;
SDA_OUT();
IIC_SDA_OFF;
Delayus(130);
IIC_SCL_ON;
Delayus(130);
IIC_SCL_OFF;
}
//2»2úéúACKó|′e
void IIC_NAck(void)
{
IIC_SCL_OFF;
SDA_OUT();
IIC_SDA_ON;
Delayus(130);
IIC_SCL_ON;
Delayus(130);
IIC_SCL_OFF;
}
//IIC·￠Ëíò»¸ö×Ö½ú
//·μ»Ø′ó»úóDÎTó|′e
//1￡¬óDó|′e
//0￡¬ÎTó|′e
void IIC_Send_Byte(uint8_t txd)
{
uint8_t t;
   SDA_OUT();
IIC_SCL_OFF;//à-μíê±Öó¿aê¼êy¾Y′«êä
for(t=0;t<8;t++)
{
if((txd&0x80)>>7)
{
IIC_SDA_ON;
}
else
{
IIC_SDA_OFF;
}

      txd<<=1;
Delayus(65); //¶ÔTEA5767Õaèy¸öÑóê±¶¼êÇ±ØDëμÄ
IIC_SCL_ON;
Delayus(130);
IIC_SCL_OFF;
Delayus(65);
}

}
//¶á1¸ö×Ö½ú￡¬ack=1ê±￡¬·￠ËíACK￡¬ack=0￡¬·￠ËínACK
uint8_t IIC_Read_Byte(unsigned char ack)
{
unsigned char i,receive=0;
SDA_IN();//SDAéèÖÃÎaêäèë
  for(i=0;i<8;i++)
{
IIC_SCL_OFF;
Delayus(130);
IIC_SCL_ON;
receive<<=1;
if(IIC_SDA_IN)receive++;
Delayus(130);
  }
if (!ack)
      IIC_NAck();//·￠ËínACK
else
      IIC_Ack(); //·￠ËíACK
return receive;
}

怕水的鱼

2楼-- · 2019-08-14 12:33

怎么没有人啊

怕水的鱼

3楼-- · 2019-08-14 14:18

精彩回答 2 元偷偷看……

huanghan

4楼-- · 2019-08-14 18:46

本帖最后由 huanghan 于 2017-9-1 11:22 编辑

怕水的鱼发表于 2017-9-1 10:58
给点建议啊大神们

应答有是有的吧，
不行就不要用模拟，用I2C模块

怕水的鱼

5楼-- · 2019-08-15 00:11

huanghan 发表于 2017-9-1 11:14
应答有是有的吧，

等待应答的就是第九个时钟啊

huanghan

6楼-- · 2019-08-15 05:32

本帖最后由 huanghan 于 2017-9-1 11:47 编辑

怕水的鱼发表于 2017-9-1 11:16
等待应答的就是第九个时钟啊

没有看出来哪里混乱，是你看了吧，为什么接收应答要那么长时间，应该看这函，是这个函里里Delayus()产生的
uint8_t IIC_Wait_Ack(void)
{
      uint8_t ack;
      uint32_t ucErrTime=0;

      IIC_SDA_ON;
      Delayus(500);       //
      IIC_SCL_ON;
      Delayus(130);

      SDA_IN();    //SDAéèÖÃÎaêäèë
      while(IIC_SDA_IN)
      {
            ucErrTime++;
            if(ucErrTime>2500)
            {
                     //IIC_Stop();
                     return 1;
            }
      }
      IIC_SCL_OFF;//ê±Öóêä3ö0
      Delayus(130);
      return 0;
//       ack = (IIC_SDA_IN);                      // Read ACK state from Slave
//  IIC_SCL_OFF;                                  // SCL = 0
//  if (ack)                               // Return ACK state to calling app
// return (1);
//  else
// return (0);
}
