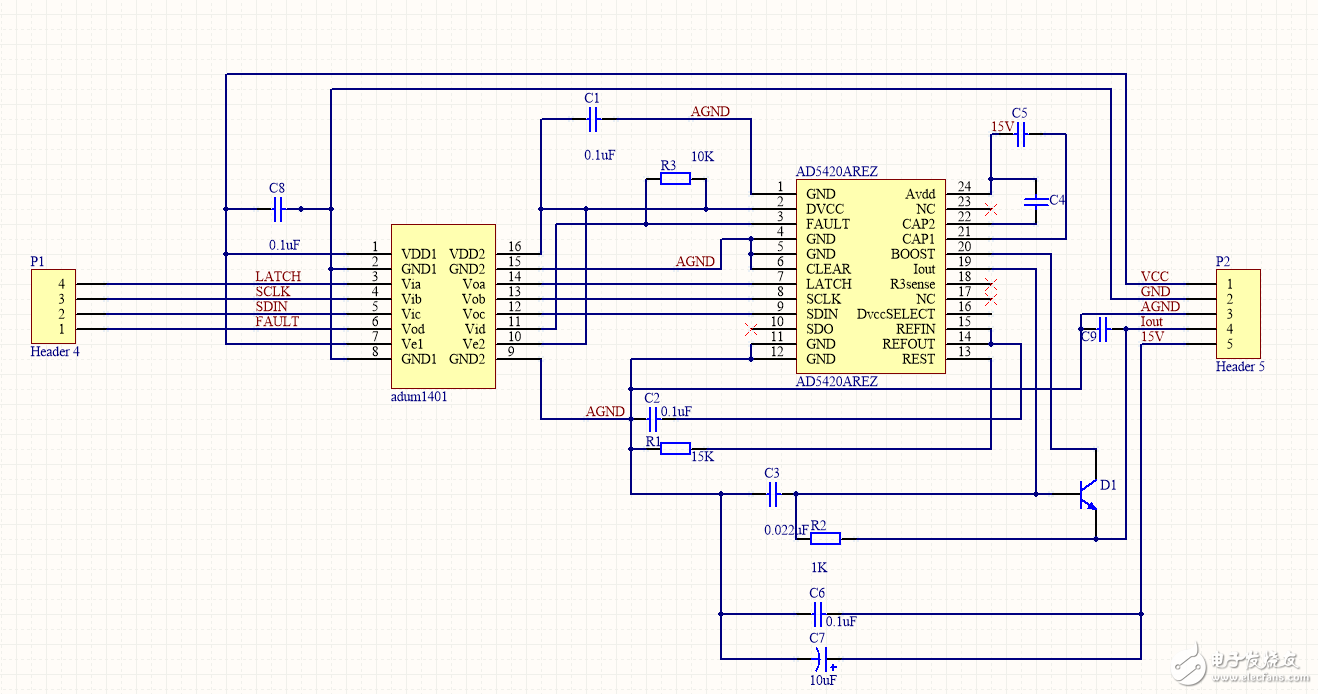

各位大神们好，小弟咨询个问题。本人用AD5420输出4-20毫安电流，如图为原理图，采用外置增强晶体管，之前自己做了个小模块，用着还行，后来就误差很大，再后来用了一段时间后发现一上电后电流输出特别大，能到150mA。后面又做了几块小板子，刚用一小会就又变成这个样子了，或者刚安上就又变成这个样子。当时监测了boost和iout都是10.5伏电压，芯片很烫，连接几秒就得立刻拿下来，要不就冒烟了。


疑问1：板子结构大概这样：220伏电压---变压器--整流桥---三端稳压（15伏）---给AD5420供电，暂时没有开关，断电时需要把电源，是不是这个原因导致芯片坏掉了呢？

疑问2：板子电源模块输出有5伏和15伏，分别给单片机和AD5420，我在主程序里一开始就写了一遍AD5420的初始程序，后面循环里面就只针对数据寄存器编程，会不会是初始化时5420这边还没反应过来？

疑问3：当我写完了数据寄存器后，还需要一直给SCLK的高低电平信号吗？这个时钟的频率有什么要求吗？这个频率高了和低了会有什么影响吗？

疑问4：之前发现在短时间内重复对数据寄存器写入，会使电流特别大。

疑问5：芯片质量会影响吗？我看网上有卖33到65块钱不等。

疑问6：想知道是哪块坏了导致电流这么大
