最近在设计一个烟雾探测器，电路参照海曼烟感的设计。部分电路图如图：

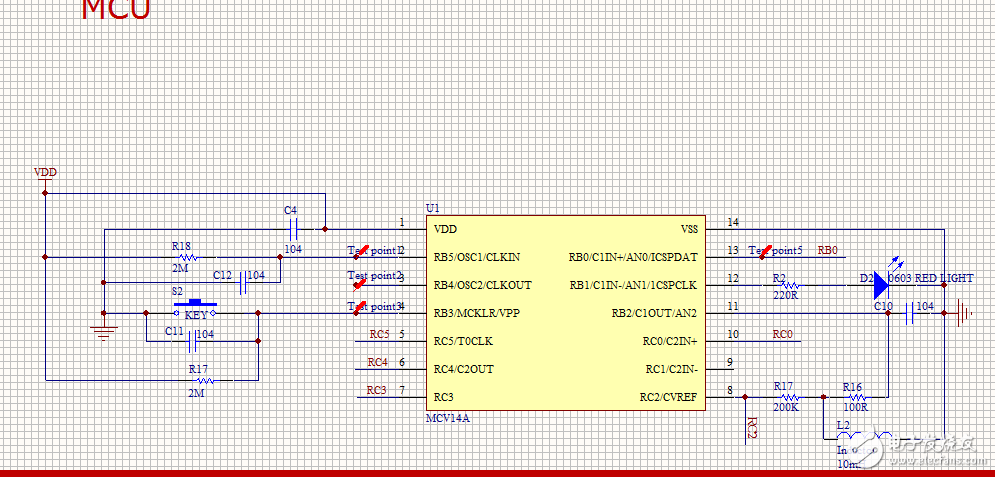

图1 这是海曼烟感用到的MCU - MCV14A的外围电路
图 2 这是烟雾探测器的LED发射电路，求大神帮忙分析下其中的RC0和RC4这两个I/O口是用作比较器来触发LED发射还是图3 用作普通I/O口来控制LED发光的

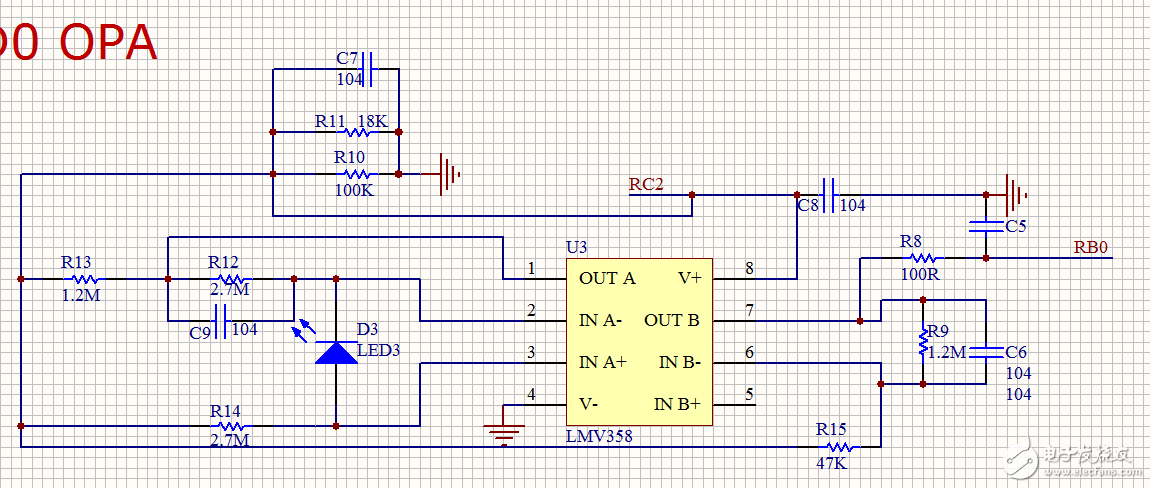

图4 这是烟雾探测光敏传感器的运放电路，求教大神指点RC2和RB0的作用
图5 这是MCV14A对应的I/O口的定义和说明1
图6 这是MCV14A对应的I/O口的定义和说明2
MCV14A IO口定义2.png
MCV14A IO口定义1.png
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
yu180376
1楼-- · 2019-07-16 11:12
D4是红外发射管，D3是接收管，RCO控制发射管的开关，RC4控制发射管电流，LM358这里用作运放，根据D3电流的变化来判断烟雾的浓度从而决定是否发出警报。RC2提供偏置电流，RB0检测二级运放的输出电流是否达到报警值。
