电路识别高手进来帮帮忙啊

2019-07-16 12:30发布

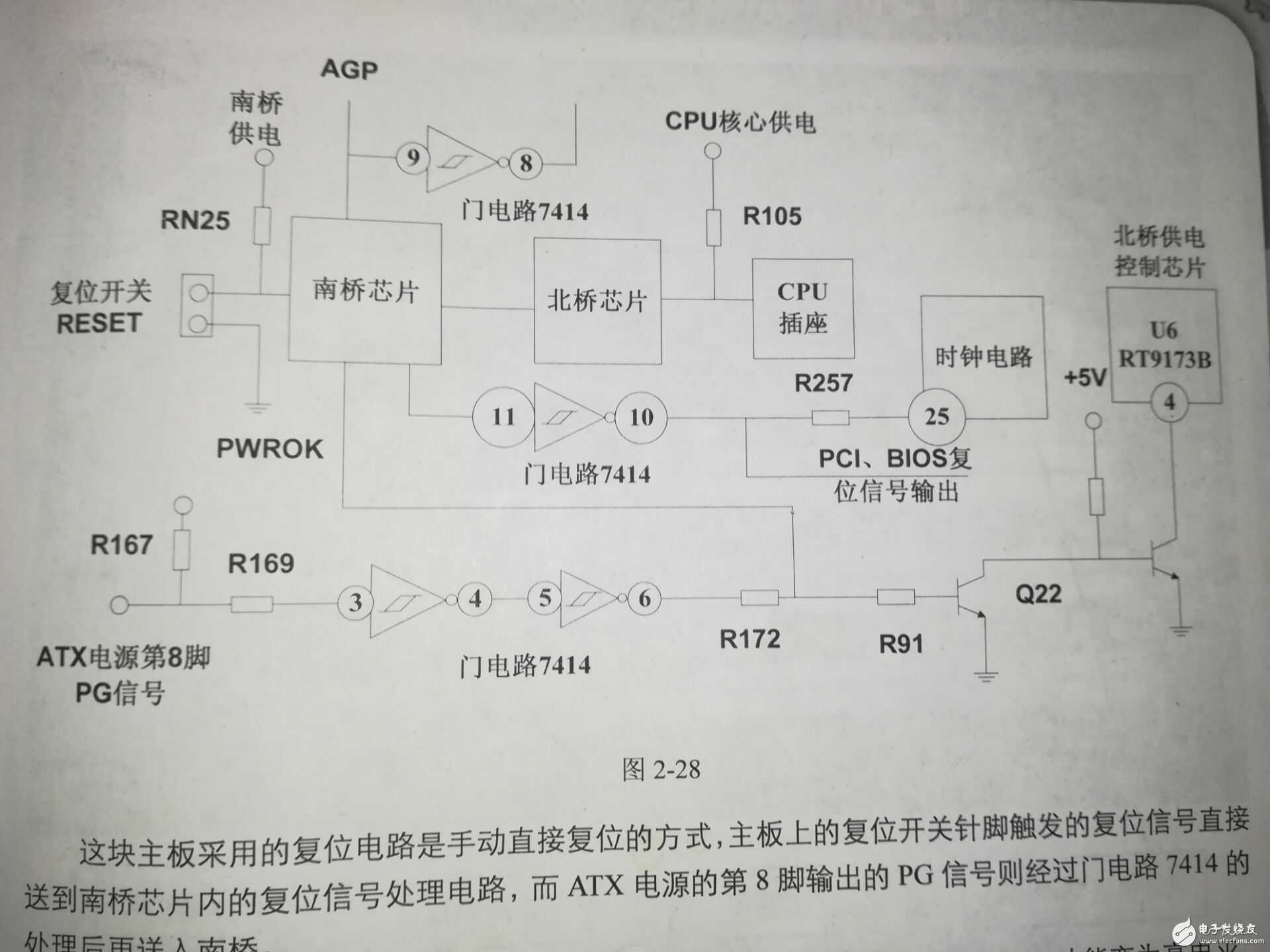

现在是这个电路门电路7414的3脚输入4.4v高电平，4脚输出低电平，5脚同4脚，6脚输出正常应为4.4v。6脚输出经测量为1.5v，所以推断南桥可能有短路再测R172右端也为1.5v问题来了假设南桥芯片局部短路R172右端电压会怎么样？我个人思考既然它南桥芯片局部短路那么6脚和R172右端电压应该都会升高，但是它经测量R172右端电压为1.5v故判断南桥短路不可能短路。我想的是它就算短路了测量R172右端电压跟6脚电压也不会有太大差别。那么它是怎么判断南桥不可能短路的？
