VCA821压控放大问题

2019-07-16 12:34发布

9551 4

VCA821这款芯片有人有过吗？最近做了一块实验板，用来压控放大的，出现了一些问题，求大神帮忙看看。

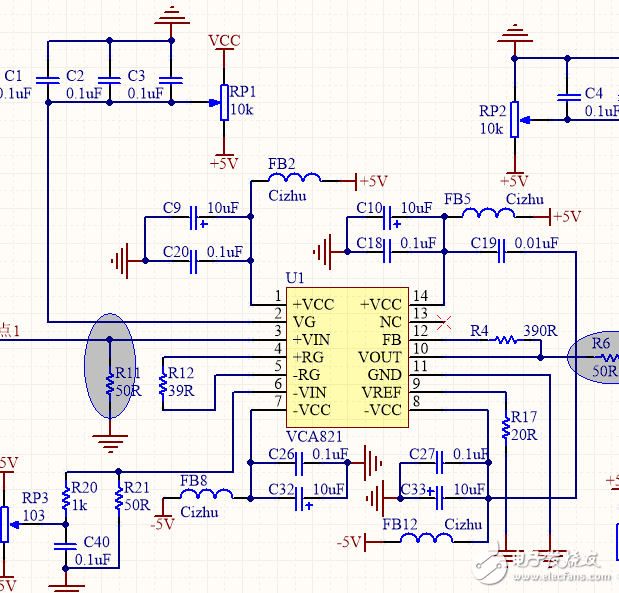

原理图如上，在测试的时候，发现当信号小到500MV以下的时候，会出现输出信号受双电源影响较大，随着幅度上升，波形会慢慢变好，求指点一下，是因为PCB布板的原因还是电路原因，有没有解决的办法？因为是实验班，所以PCB使用的是单层板

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-07-16 17:53

你好，请问一下，你的正负VCC后接的电感是什么用呢？

2楼-- · 2019-07-16 23:48

精彩回答 2 元偷偷看……

3楼-- · 2019-07-17 00:20

加的磁珠，用来消除电源上的信号干扰

4楼-- · 2019-07-17 01:06

gale大老婆发表于 2017-7-29 15:49
你好，请问一下，你的正负VCC后接的电感是什么用呢？

加的磁珠，用来消除电源信号干扰的
