一、前言。
-
8266的全部教程也学的差不多了,准备往ESP32搞了。在公司看到这样的产品,“快速开关五次,灯光出现闪烁,则进去一键配网模式。”,虽然我个人不是公司的嵌入式开发,但是凭借我这对8266娴熟的技术,2个小时就搞出来了;
-
这个开关五次进去配网模式对于我们某些产品还是大有好处的 ,比如灯具… 我说的是天花板的灯具额~不用拿着梯子在灯具上面按键… 哈哈
二、实现的原理。

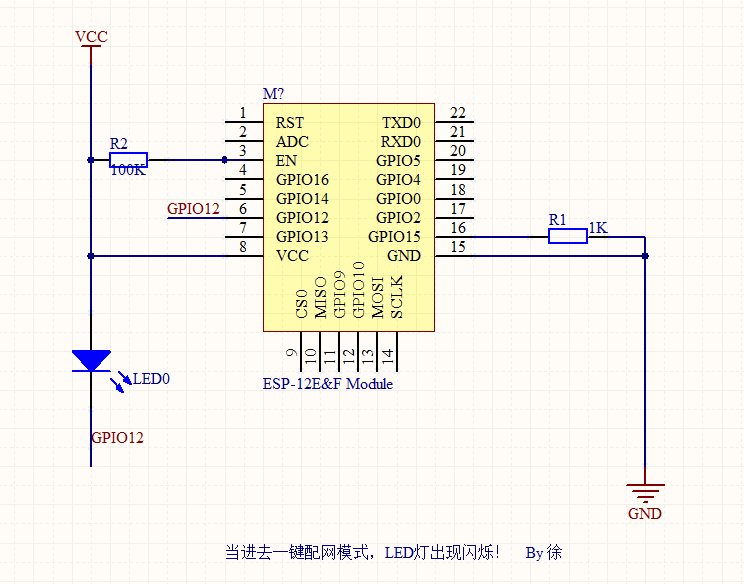

上个草图。
-
①、上述的标志位是保存在flash中,是掉电不丢失的数据。听说8266-12f或其他模块的外置flash模块都是25Qxx系列,可擦除次数有三万次,甚至更多。所以这点擦除不算什么的。
-
②、每次模块上电后,标志位+1,之后开启定时器(自动重载),定时器任务有2个,首次执行时候将检查该标志位是否大于4,因为开关五次,这个标志位就是加到了5,如果大于4就是要进去一键配网模式。同时进去一键配网后要把标志位设置为0,否则下次检查就是6了哦!!
-
③、如果定时器任务首次检查的标志位不是大于4而且三秒后还没掉电,那么就是正常的上电,那么我们也要把标志位设置为0,因为这样也就下次上电后不可能是大于4的。
三、代码。(注意保存的数要四字节对齐!)
- ①、设置标志位。形参:true设置标志位为0,false设置在原来的数值加一。
LOCAL void ICACHE_FLASH_ATTR setTurnOnOffFlag(bool isReset) {
if (!isReset) {
//先读出来再加一
u8 saveNumber[4];
spi_flash_read(550 * 4096 + 20, (uint32 *) &saveNumber, 4);
if (saveNumber[0] > 8 || saveNumber[0] < 0) {
saveNumber[0] = 1;
} else {
saveNumber[0]++;
}
//先擦除再保存
spi_flash_erase_sector(550);
spi_flash_write(550 * 4096 + 20, (uint32 *) &saveNumber, 4);
} else {
u8 saveNumber[4];
saveNumber[0] = 0;
//先擦除再保存
spi_flash_erase_sector(550);
spi_flash_write(550 * 4096 + 20, (uint32 *) &saveNumber, 4);
}
}
LOCAL u8 ICACHE_FLASH_ATTR getTurnOnOffFlag() {
u8 tempSaveData[4];
spi_flash_read(550 * 4096 + 20, (uint32 *) &tempSaveData, 4);
os_printf("current save tempSaveData : %d
:", tempSaveData[0]);
//如果读取失败
if (tempSaveData[0] == -1) {
tempSaveData[0] = 1;
spi_flash_erase_sector(550);
spi_flash_write(550 * 4096 + 20, (uint32 *) &tempSaveData, 4);
}
return tempSaveData[0];
}
void ICACHE_FLASH_ATTR user_init(void) {
uart_init(57600, 57600);
os_printf("SDK version:%s
", system_get_sdk_version());
//标志位加一
setTurnOnOffFlag(false);
PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDI_U, FUNC_GPIO12); //GPIO选择
GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 0); //常亮
/** 关闭该定时器 */
os_timer_disarm(&os_timer);
/** 配置该定时器回调函数 */
os_timer_setfn(&os_timer, (ETSTimerFunc *) (hw_test_timer_cb), NULL);
/** 启动该定时器 */
os_timer_arm(&os_timer, 1000, true);
}
- ④、定时器回调函数;大家还可以在这里做其他操作,比如是否获取到了IP;
void hw_test_timer_cb(void) {
static u8 statusFlag = 0;
statusFlag++;
if (statusFlag == 1) {
u8 flag = getTurnOnOffFlag();
os_printf("current save flag : %d
:", flag);
if (flag > 4) {
//LED开始闪烁
Led_Cmd();
//保存为0
setTurnOnOffFlag(true);
//进去一键配网模式
smartconfig_set_type(SC_TYPE_ESPTOUCH);
wifi_set_opmode(STATION_MODE);
smartconfig_start(smartconfig_done);
//关闭定时器
os_timer_disarm(&os_timer);
}
} else if (statusFlag == 3) {
setTurnOnOffFlag(true);
//关闭定时器
//os_timer_disarm(&os_timer);
}
}
留念一下:
本博文代码下载:
https://download.csdn.net/download/xh870189248/10364502
8266汇总,欢迎star:
https://github.com/xuhongv/StudyInEsp8266
